在现代工程设计领域中，有限元分析（FEA）已成为不可或缺的一部分，它帮助工程师们预测产品的性能和潜在问题，从而优化设计并减少实物原型的制造成本，SolidWorks作为一款广泛使用的三维CAD软件，内置了强大的有限元分析功能，让复杂的设计评估变得触手可及，如何通过SolidWorks进行有限元分析呢？以下将通过一个具体的案例来详细介绍这一过程。

Step 1: 准备模型

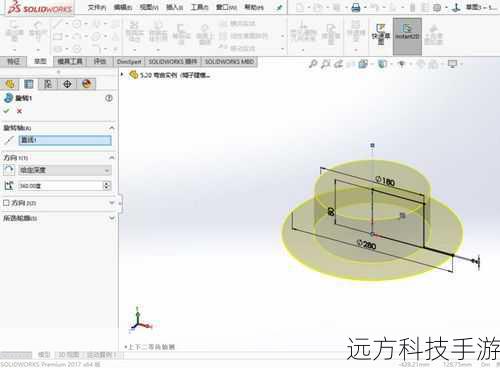

我们需要在SolidWorks中创建或导入所需的3D模型，对于本案例，我们以一个简单的梁结构为例，打开SolidWorks，选择新建零件文件，然后使用草图工具绘制梁的截面轮廓，接着生成实体模型，确保模型的边界清晰、尺寸准确，这是后续分析结果精确性的基础。

Step 2: 设置材料属性

在SolidWorks中，选择“分析”菜单下的“材料属性”，根据实际情况输入梁的材质信息，包括密度、弹性模量和泊松比等参数，这些数据将直接影响到分析结果的准确性。

Step 3: 应力集中区域定义

使用“分析”菜单中的“应力集中”功能，可以自动识别模型中可能产生应力集中的区域，对于我们的梁结构，重点是检查两端的支撑点以及可能受到集中载荷的部位，确保这些区域在分析中得到充分关注。

Step 4: 加载条件设置

加载条件的设置是有限元分析的关键步骤之一，在本例中，假设梁承受均匀分布的载荷，在SolidWorks中，可以通过选择“分析”菜单下的“载荷”选项，为模型施加相应的力或力矩，还需要定义约束条件，如固定端点，确保模型在分析过程中保持稳定。

Step 5: 运行分析

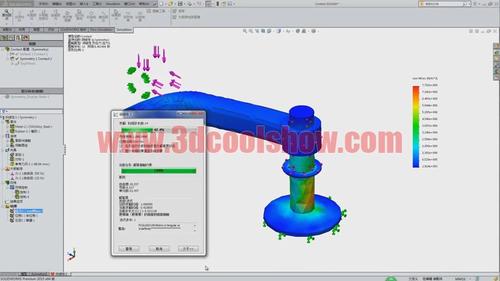

完成上述准备工作后，点击“分析”菜单下的“求解器”按钮，启动有限元分析过程，SolidWorks将计算出梁在给定载荷和约束条件下的应力分布、位移和变形情况，等待分析完成后，系统会自动生成详细的报告和图表。

Step 6: 结果解读与优化

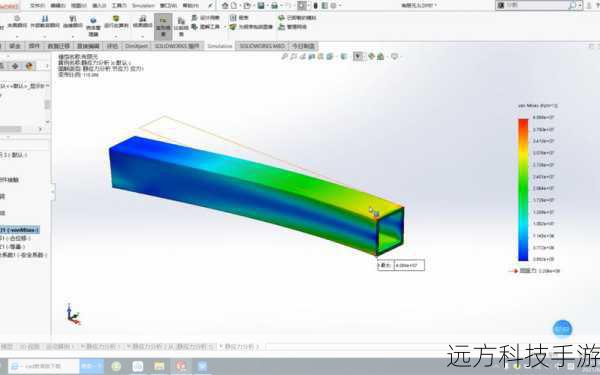

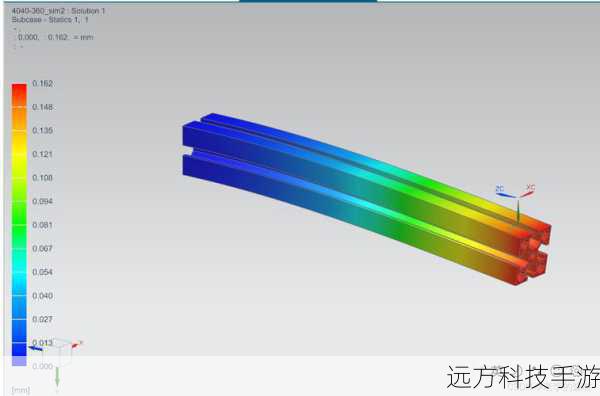

通过SolidWorks提供的分析结果，我们可以直观地查看梁的应力分布图、位移图等，从而判断设计是否满足预期的性能要求，如果发现某些区域的应力超过了材料的安全极限，或者位移超过了预期范围，就需要对设计进行调整，例如增加支撑点、改变截面形状或材料，然后重新进行有限元分析，直到达到满意的结果。

SW有限元分析案例问题解答：

问题1： SolidWorks的有限元分析是否适用于所有类型的工程设计？

解答： SolidWorks的有限元分析功能适用于各种工程设计领域，包括机械、建筑、航空航天等，只要涉及结构强度、稳定性、振动分析等方面的问题，都可以利用该功能进行评估，对于特定的物理现象（如热传导、电磁场等），可能需要使用更专业的软件进行分析。

问题2： 对于初学者而言，学习SolidWorks有限元分析的最佳途径是什么？

解答： 初学者可以从SolidWorks的官方教程和在线资源开始学习，这些资源通常包含从基础概念到实际操作的详细指导，参加线上的培训课程或研讨会也是很好的选择，可以实时提问和获得专业指导，实践是学习的最好方式，尝试分析一些简单模型并逐步增加复杂度，可以帮助加深理解。

问题3： 在进行有限元分析时，如何确定分析结果的准确性？

解答： 确保分析结果准确性的关键在于模型的准确性和边界条件的正确设定，模型应尽可能真实地反映实际设计，包括几何形状、材料属性、载荷和约束条件等，仔细检查分析参数和设置，确保它们符合实际应用的需求，可以参考行业标准、相似案例或使用其他分析软件进行验证，比较不同结果的一致性，通过不断实践和校验，可以逐步提高分析的准确性和可靠性。

通过上述步骤和解答，相信您已经对如何在SolidWorks中进行有限元分析有了初步的了解，实践是提升技能的最好方法，希望您能通过不断尝试和探索，成为一名熟练的SolidWorks用户，为您的工程设计工作带来更大的价值。
